結構特點：
W系列液壓絞車由擺線液壓馬達、行星齒輪減速器、制動器等組成。采用螺紋連接鋼結構機架，配置梭閥，平衡閥等安全控制系統，其結構緊湊、占用空間小，它是用于船舶、碼頭和汽車等各種起重和牽引設備中。
w2.5技術參數
|
鋼絲繩層數 Rope Layer |
n | 1 | 2 | 3 | 4 |
|
拉力 Line Pull |
kgf | 2700 | 2555 | 2432 | 2332 |
|
繩速(流量45l/min) Roper Speed With 45l/min |
m/min | 21 | 25 | 29 | 33 |
|
繩容量 Rope Capacity Grooved Drum |
m | 20 | 20 | 66 | 86 |
|
提升壓力 Hoisting Pressure |
16 mpa |
|
最大泵流量 Max Pump Delivery |
150l/min |
|
馬達排量 Motor Displacement |
390cc/r |
|
傳動比 Gear Ratio |
1：6 |

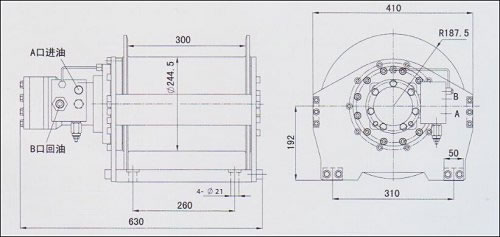

| a油口為提升油口 | m22x1.5 | 控油口p | m10x1 | 建議鋼絲繩直徑 | 12mm |
| b油口為下降油口 | 控油口d | m10x1 | 重量（約） | 164kg |
注意事項：目前設備不能用來載人
-卷筒順時針方向旋轉為提升（可按用戶要求）。
-絞車制動為多片盤式制動器，靜態制動扭矩970n.m。
-絞車采用行星齒輪減速器，運轉平穩，結構緊湊合理。
-內部潤滑油用油脂潤滑。最大回油背壓5bar。
-為安全起見，卷筒至少保持纏有4圈鋼絲繩。
-請使用8.8級以上的螺栓（m16以上）固定絞車。
-技術更改，恕不另行通知。
備注：可根據客戶要求定制產品 ，更多詳情請致電本公司！
